项目详情
主要特点:

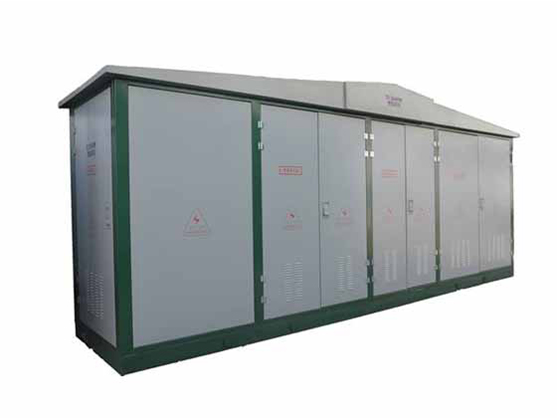

Ø YBM价格低廉、外形美观、结构紧凑、成套性强、体积小、占地少、能深入负荷中心;
Ø 提高供电质量、减少损耗、选址灵活、对环境适应性强、安装方便、运行安全可靠及投资少、见效快;
Ø 提高供电质量、减少损耗、选址灵活、对环境适应性强、安装方便、运行安全可靠及投资少、见效快;
Ø 箱体外壳采用镀锌板+防腐木条或不锈钢制成,具有极强的机械抗弯、抗冲击、抗爆晒、抗辐射及隔热的能力,具有极好的防冻、防裂、防腐蚀的特性,还具有防潮阻燃、不凝露的特点,使用寿命可达30年以上;箱体及顶盖采用隔热材料,有防雨檐。
Ø 配置的所有附件符合有关的国家标准,组合式箱变结构合理,有“五防”联锁机构。
Ø 内部设备布置及接线清晰、整齐,操作、监视、维护安全方便。
主要参数:
技术要求 | 技术数据 |
额定电压 | 高压侧 | 12kV |
低压侧 | 0.4kV |
变压器额定容量 | 315,400,630,800,1000kVA |
额定电流 | 高压侧 | 630,125A |
低压侧 | 630,800,1250,1600,2000A |
额定频率 | 50Hz |
额定短时耐受电流 | 高压开关设备12kV | 25,20kA |
低压开关设备400V | 50kA |
箱体防护等级 | IP33 |
额定峰值耐受电流 | 高压开关设备12kV | 63,50kA |
低压开关设备400V | 105kA |
额定短路关合电流12kV | 50kA |
额定噪音水平(油浸式变压器) | ≤45db |
无功功率补偿 | 120,120,200kVar |
高压电器绝缘水平 | 额定电压 | 12kV |
雷电冲击耐受电压 | 对地及相间 75 |
隔离断口 85 |
1min工频耐受电压 | 对地及相间 42 |
隔离断口 48 |
低压电器绝缘水平 | 额定电压 | 60≤ui≤300 | 300≤ui≤660 |
工频耐压(1min) | 2000 | 2500
|
